Analog giriş modülü nedir?

Endüstriyel otomasyon, süreç kontrolü ve ölçüm sistemleri dünyasında, bir analog giriş modülü, fiziksel dünya sinyalleri ve dijital kontrol sistemleri arasındaki boşluğu doldurmada önemli bir rol oynar. Bir fabrikada, bir elektrik santralinde veya otomasyon ve izlemeyi içeren herhangi bir tesiste çalışıyor olun, etkili ve verimli sistemler oluşturmak için bir analog giriş modülünün işlevini anlamak gereklidir. Ancak bir analog giriş modülü tam olarak nedir ve neden bu kadar önemlidir?

Analog giriş modülü nedir?

Analog giriş modülü, analog sensörleri ve cihazları dijital kontrol sistemine (PLC, dağıtılmış kontrol sistemi (DCS) veya bilgisayar tabanlı sistem gibi) arayüz etmek için kullanılan bir donanım bileşenidir. Sürekli analog sinyalleri, kontrol sistemi tarafından işlenebilen, analiz edilebilen ve harekete geçirilebilen dijital verilere dönüştürür.

Bir analog giriş modülünün temel işlevi, bir analog cihazdan (bir sıcaklık sensörü, basınç dönüştürücü veya akış ölçer gibi) dijital sistemin anlayabileceği bir formata dönüştürmektir. Bu tipik olarak sinyal koşullandırmasını (girişi ölçeklendirmek veya filtrelemek için) ve analog-dijital dönüşüm (ADC) (analog sinyali dijital bir değere dönüştürmek için) içerir.

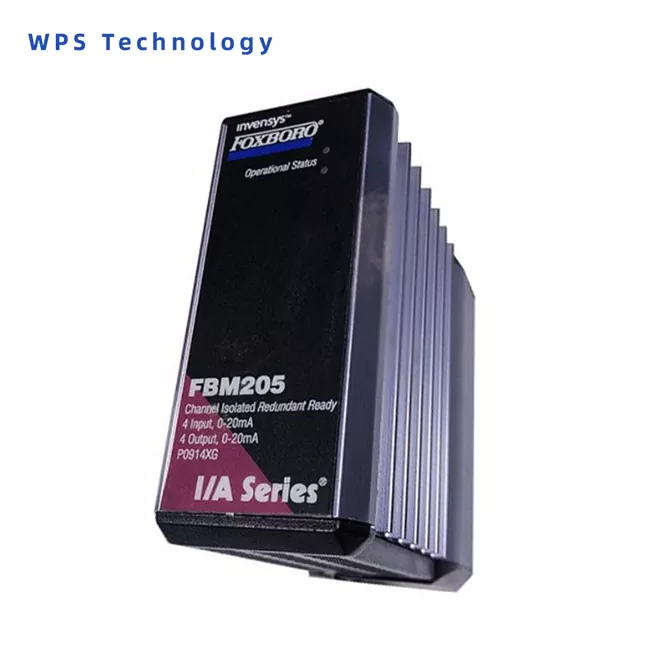

Örneğin,Foxboro FBM205proses kontrol sistemlerinde yaygın olarak kullanılan gelişmiş bir analog giriş modülüdür. Petrol ve gaz, petrokimya ve enerji üretimi gibi sektörlerde çeşitli alan cihazları ve sensörleri ile arayüz oluşturmak için özel olarak tasarlanmıştır. Foxboro FBM205 modülü, verimli sistem izleme ve kontrol için analog sinyalleri (örn. Sıcaklık, basınç ve akış) dijital verilere dönüştürerek yüksek doğruluk ve güvenilirlik sağlar.

Analog giriş modülü nasıl çalışır?

Bir analog giriş modülü, sensörlerden analog sinyallerin kontrol sistemi tarafından doğru bir şekilde yorumlanabilmesini sağlamak için birkaç temel işlev gerçekleştirir:

1. Sinyal Koşullandırma

- Analog giriş modülü, gelen analog sinyali ölçüm veya dönüşüm için uygun bir seviyeye ayarlamak için genellikle sinyal koşullandırma devresine sahiptir. Bu, amplifikasyon, filtreleme (gürültüyü gidermek için) veya korumayı (yüksek voltajdan izolasyon gibi) içerebilir.

2. Analogdan dijital dönüşüm (ADC)

- Analog sinyaller süreklidir ve PLC'ler gibi dijital kontrolörler tarafından işlenmeden önce dijital forma dönüştürülmesi gerekir. Modül, gelen sinyali belirli bir hızda örneklemek ve ikili bir sayıya (dijital değer) dönüştürmek için bir analogdan dijital dönüştürücü (ADC) kullanır.

 -ADC'nin çözünürlüğü: ADC'nin çözünürlüğü (örn. 8 bit, 12 bit, 16 bit) giriş sinyalinin dijital formda ne kadar doğru temsil edilebileceğini belirler. Daha yüksek bir derinlik, daha hassas okumalar anlamına gelir.

3. Veri iletimi

- Sinyal dönüştürüldükten sonra, analog giriş modülü dijital verileri işleme için PLC, DCS veya diğer kontrol sistemlerine gönderir. Dijital veriler daha sonra sistemin programlamasına ve gereksinimlerine bağlı olarak belirli eylemleri, ayarlamaları veya alarmları tetiklemek için kullanılabilir.

Analog giriş modüllerinin uygulamaları

Analog giriş modülleri, fiziksel süreçlerin izlenmesi ve kontrolü gerekli olduğu sektörlerde yaygın olarak kullanılmaktadır. Bazı yaygın uygulamalar şunları içerir:

1. Endüstriyel otomasyon

- Üretim ortamlarında analog giriş modülleri, makinelerin ve süreçlerin optimum çalışmasını sağlamak için sıcaklık, basınç, akış hızı ve nem gibi değişkenleri izleyen sensörleri izlemek için kullanılır.

2. Enerji ve yardımcı programlar

- Enerji santrallerinde veya elektrik dağıtım sistemlerinde, analog giriş modülleri, sistem sağlığını izlemek ve hataları tespit etmek için voltaj, akım, güç tüketimi ve sıcaklık gibi parametreleri ölçen sensörlerle arayüz.

3. Çevresel İzleme

- Analog giriş modülleri, hava kalitesi, su seviyesi ve tarım veya çevresel araştırma amaçları için toprak nemleri gibi değişkenleri ölçen çevresel izleme sistemlerinde de kullanılır.

4. Otomotiv ve havacılık

- Otomotiv ve havacılık endüstrilerinde, bu modüller motor sıcaklığını, yakıt basıncını ve diğer hayati performans metriklerini izleyen sensörlerden veri toplamak için kullanılır.

Tüm bu durumlarda, Foxboro FBM205 gibi sistemler güvenilir ve doğru veri toplama sağlar, bu da kontrol sistemlerinin gerçek zamanlı çevresel değişikliklere tepki vermesini ve verimli çalışmayı sürdürmesini sağlar.

Biranalog giriş modülügerçek dünya analog sinyalleri ile dijital kontrol sistemleri arasındaki arayüzü sağlayan modern otomasyon sistemlerinin önemli bir bileşenidir. Endüstriyel süreçlerin, enerji sistemlerinin ve çok çeşitli uygulamaların kesin izlenmesine ve kontrolüne izin verir. Analog sinyalleri dijital verilere dönüştürerek, bu modüller dünyanın dört bir yanındaki endüstrilerde otomasyon ve akıllı karar alımının temelini oluşturur.
